ما هي مقاومة كتلة موصلة مقطوعة بالسلك؟

تعد مقاومة الكتلة الموصلة المقطوعة بالأسلاك معلمة مهمة تؤثر بشكل كبير على أدائها في عمليات تصنيع التفريغ الكهربائي المقطوع بالأسلاك (WEDM). باعتبارنا موردًا متخصصًا للكتل الموصلة المقطوعة بالأسلاك، فإن فهم هذا المفهوم أمر ضروري بالنسبة لنا لتوفير منتجات عالية الجودة وتقديم رؤى قيمة لعملائنا.

فهم المعاوقة

المعاوقة، من الناحية الكهربائية، هي مقياس للمعارضة التي تظهرها الدائرة لتدفق التيار المتردد (AC). فهو يجمع بين تأثيرات المقاومة (R)، والحث (L)، والسعة (C). يتم إعطاء صيغة الممانعة (Z) في دارة التيار المتردد بواسطة (Z=\sqrt{R^{2}+(X_{L} - X_{C})^{2}})، حيث (X_{L}=2\pi fL) هي المفاعلة الحثية و(X_{C}=\frac{1}{2\pi fC}) هي المفاعلة السعوية، و(f) هو تردد إشارة التيار المتردد.

في سياق الكتلة الموصلة المقطوعة بالأسلاك، تلعب المعاوقة دورًا حيويًا في تحديد كفاءة وجودة عملية WEDM. تضمن قيمة المعاوقة المناسبة التوصيل الكهربائي المستقر بين قطب السلك وقطعة العمل، وهو أمر ضروري لإزالة المواد بدقة وإنهاء السطح.

العوامل المؤثرة على ممانعة السلك - قطع الكتلة الموصلة

خصائص المواد

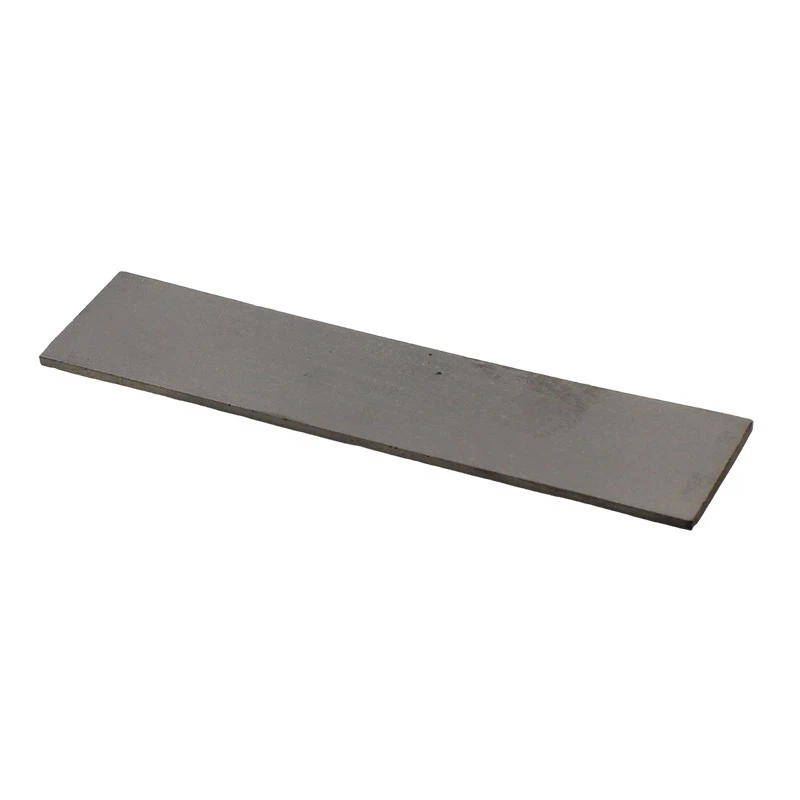

تعد مادة الكتلة الموصلة واحدة من أهم العوامل التي تؤثر على مقاومتها. غالبًا ما تُصنع الكتل الموصلة من مواد ذات موصلية كهربائية عالية، مثل السبائك القائمة على النحاس أوشرائط كربيد. يتمتع النحاس بموصلية كهربائية ممتازة، مما يؤدي إلى مقاومة منخفضة نسبيًا، وبالتالي مقاومة أقل. من ناحية أخرى، توفر مواد الكربيد صلابة عالية ومقاومة للتآكل بالإضافة إلى التوصيل الجيد. ومع ذلك، يمكن أن تتأثر مقاومتها بعوامل مثل درجة الكربيد ووجود المواد الرابطة.

أبعاد

تؤثر الأبعاد المادية للكتلة الموصلة أيضًا على مقاومتها. تؤدي مساحة المقطع العرضي الأكبر عمومًا إلى مقاومة أقل، حيث يكون لدى الإلكترونات مساحة أكبر للتدفق. على العكس من ذلك، قد تزيد الكتلة الموصلة الأطول من المقاومة بسبب زيادة طول المسار للتيار. على سبيل المثال، إذا تمت زيادة طول الكتلة الموصلة مع الحفاظ على ثبات مساحة المقطع العرضي، فإن المقاومة (R=\rho\frac{l}{A}) (حيث (\rho) هي المقاومة، و(l) هي الطول، و(A) هي مساحة المقطع العرضي) ستزداد، مما قد يؤثر بدوره على الممانعة الإجمالية.

درجة حرارة

يمكن أن يكون لدرجة الحرارة تأثير كبير على مقاومة الكتلة الموصلة. مع ارتفاع درجة الحرارة، تزداد مقاومة معظم المواد الموصلة. وذلك لأن الطاقة الحرارية المتزايدة تجعل ذرات المادة تهتز بقوة أكبر، مما يعيق تدفق الإلكترونات. في عملية WEDM، يمكن أن تؤدي الحرارة المتولدة أثناء التفريغ الكهربائي إلى ارتفاع درجة حرارة الكتلة الموصلة، مما قد يؤدي إلى زيادة ممانعتها. لذلك، غالبًا ما تكون آليات التبريد المناسبة مطلوبة للحفاظ على قيمة مقاومة مستقرة.

قياس مقاومة السلك - قطع الكتلة الموصلة

يعد قياس مقاومة الكتلة الموصلة المقطوعة بالسلك بدقة أمرًا ضروريًا لمراقبة الجودة وتحسين العملية. إحدى الطرق الشائعة هي استخدام محلل المعاوقة. يطبق هذا الجهاز إشارة تيار متردد على الكتلة الموصلة ويقيس الجهد والتيار. باستخدام قانون أوم لدوائر التيار المتردد ((Z = \frac{V}{I})، حيث (V) هو الجهد و(I) هو التيار)، يمكن حساب الممانعة.

هناك طريقة أخرى تتمثل في استخدام محلل الشبكة، والذي يمكنه توفير معلومات أكثر تفصيلاً حول المعاوقة عبر نطاق من الترددات. يكون هذا مفيدًا بشكل خاص عندما تتضمن عملية WEDM أشكالًا موجية كهربائية معقدة ذات مكونات تردد متعددة.

أهمية التحكم في المعاوقة في WEDM

يعد التحكم في مقاومة الكتلة الموصلة المقطوعة بالسلك أمرًا بالغ الأهمية لعدة أسباب. أولاً، إنه يضمن التفريغ الكهربائي المستقر بين قطب السلك وقطعة العمل. يعد التفريغ المستقر ضروريًا لمعدلات إزالة المواد المتسقة وأبعاد المعالجة الدقيقة. إذا تقلبت المعاوقة كثيرًا، فقد يؤدي ذلك إلى إزالة غير متساوية للمواد، مما يؤدي إلى سوء تشطيب السطح وعدم دقة الأبعاد.

ثانيا، التحكم السليم في المعاوقة يمكن أن يحسن كفاءة عملية WEDM. من خلال تقليل المعاوقة، يمكن تقليل فقدان الطاقة في الدائرة الكهربائية، مما يترجم إلى استهلاك أقل للطاقة وعمر أطول للأداة. وهذا مهم بشكل خاص في عمليات التصنيع واسعة النطاق حيث تعتبر فعالية التكلفة أحد الاعتبارات الرئيسية.

عروضنا كمورد للكتلة الموصلة للأسلاك

باعتبارنا موردًا رائدًا للكتل الموصلة المقطوعة بالأسلاك، فإننا ملتزمون بتوفير المنتجات ذات خصائص المعاوقة المثالية. نحن نختار بعناية المواد اللازمة لتصنيع الكتل الموصلة لدينا، مثل المواد عالية الجودةقضبان كربيدوقضبان كربيد، لضمان التوصيل الكهربائي الممتاز والخواص الميكانيكية. تم تصميم عمليات التصنيع لدينا للتحكم في أبعاد الكتل الموصلة بدقة، مما يساعد في الحفاظ على قيم مقاومة ثابتة.

كما نقدم حلولاً مخصصة لتلبية المتطلبات المحددة لعملائنا. سواء كنت بحاجة إلى كتلة موصلة بقيمة معاوقة معينة أو بحجم وشكل محددين، يمكن لفريق الخبراء لدينا العمل معك لتطوير المنتج المثالي. بالإضافة إلى ذلك، نحن نقدم الدعم الفني الشامل لمساعدتك على تحسين استخدام الكتل الموصلة لدينا في عمليات WEDM الخاصة بك.

تواصل معنا للشراء والاستشارة

إذا كنت مهتمًا بالكتل الموصلة المقطوعة بالأسلاك أو لديك أي أسئلة حول المعاوقة وتأثيرها على WEDM، فنحن نشجعك على الاتصال بنا. فريق المبيعات ذو الخبرة لدينا جاهز لمساعدتك في اختيار المنتج والتسعير وأي استفسارات أخرى قد تكون لديك. نحن نؤمن أنه من خلال العمل معًا، يمكننا تحسين كفاءة وجودة عمليات WEDM الخاصة بك.

مراجع

• جروفر، النائب (2010). أساسيات التصنيع الحديث: المواد والعمليات والأنظمة. وايلي.
• جاين، في كيه (2009). عمليات التصنيع المتقدمة: عمليات التصنيع غير التقليدية والهجينة. ألفا ساينس الدولية.
